Pièces à usiner

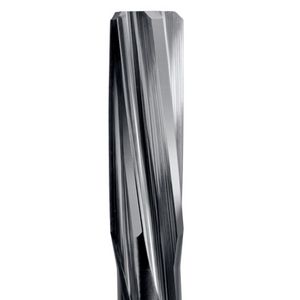

Les trous préalablement percés peuvent être alésés avec une grande précision pour obtenir le Ø nominal souhaité.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 03:14 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 6 mm

Les alésoirs PCD sont utilisés dans les domaines où une précision et une qualité de surface maximales sont requises, en particulier pour l'usinage de métaux non ferreux tels que l'aluminium (y compris ceux à forte teneur en silicium), le magnésium et le titane, ainsi que les plastiques et les matériaux composites.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:28 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 8 mm
• Qualité de l’état de surface: Ra 0,32 µm

Les forêts PCD sont utilisés pour les matériaux abrasifs et difficiles à usiner tels que les alliages d'aluminium, les plastiques renforcés de fibres, le graphite et les matériaux frittés. Avantage : longue durée de vie.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:12 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 6,35 mm
• Qualité de l’état de surface: Ra 0,33 µm

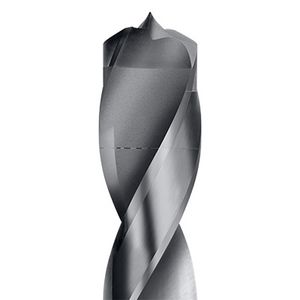

Domaine d'application pour les matériaux composites L'avantage lors du perçage réside dans la pointe de centrage.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:42 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 10 mm
• Qualité de l’état de surface: Ra 0,3 µm

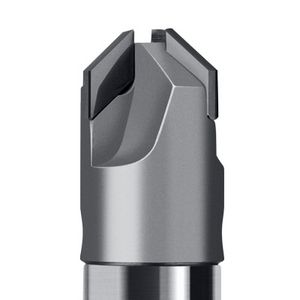

Les forets PCD à chanfrein sont principalement utilisés dans la production en grande série pour usiner des métaux non ferreux, des matériaux composites (tels que le CFK, le GFK), le bois et les plastiques. Le chanfrein à la pointe du foret sert à stabiliser l'entrée du trou et à garantir un amorçage propre et précis du perçage.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:36 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 8 mm
• Qualité de l’état de surface: Ra 0,29 µm

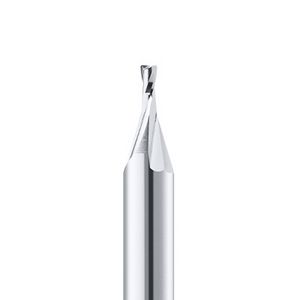

Domaine d'application : par exemple, circuits imprimés ; secteur : industrie des semi-conducteurs

L'outil présenté présente les caractéristiques suivantes :

• Temps d'usinage de la lame : 4:47 [min:s]
• Matériau : carbure
• Dimensions : diamètre 0,8 mm ; longueur utile 10xD

Domaine d'application : par exemple, prototype ; secteur : fabrication de moules, prototype, construction mécanique

L'outil présenté présente les caractéristiques suivantes :

• Temps d'usinage : 14:50 [min:s]
• Matériau : carbure
• Dimensions : diamètre 0,8 mm ; distance de plongée 2 mm

Forêt hélicoïdal de type E pour matériaux tendres.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 05:20 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 10 mm

Domaine d'application : pour les contours profonds en raison de la longueur de la tige ; secteur : fabrication de moules, fabrication d'outils

L'outil présenté présente les caractéristiques suivantes :

• Temps d'usinage de la lame : 5:07 [min :s]
• Matériau : carbure
• Dimensions : diamètre 1 mm

Domaine d'application : Usinage de composants en matériaux renforcés de fibres.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 68:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 32 mm
• Qualité de l’état de surface: Ra 0,15 µm

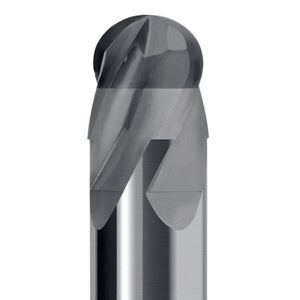

Les fraises PCD à bout sphérique sont principalement utilisées pour l'usinage de précision des métaux non ferreux, des plastiques renforcés de fibres, du graphite et d'autres non-métaux abrasifs. Les domaines d'application sont l'industrie automobile, la fabrication de moules et d'outils, la construction mécanique et l'aérospatiale.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:48 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 8 mm
• Qualité de l’état de surface: Ra 0,25 µm

Les fraises PCD avec chanfreins conviennent à l'usinage précis des métaux non ferreux tels que l'aluminium (en particulier à faible teneur en silicium), le laiton et le zinc, ainsi que des plastiques abrasifs et du graphite. La dureté élevée du PCD permet une longue durée de vie et une qualité de surface élevée à des vitesses d'usinage élevées, ce qui est crucial pour la production à grande échelle dans des industries telles que l'automobile et l'aérospatiale.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 14:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 13 mm
• Qualité de l’état de surface: Ra 0,19 µm

Les fraises PCD sont principalement utilisées pour l'usinage des métaux non ferreux, des matériaux composites tels que les plastiques renforcés de fibres et le graphite, en particulier dans les cas d'usure élevée ou de matériaux abrasifs qui poussent les outils conventionnels à leurs limites.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 14:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 10 mm
• Qualité de l’état de surface: Ra 0,15 µm

Les fraises PCD à rayon en coin sont principalement utilisées pour l'usinage de métaux non ferreux tels que l'aluminium et le cuivre, ainsi que le graphite et les plastiques renforcés de fibres.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:14 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 10 mm
• Qualité de l’état de surface: Ra 0,32 µm

La combinaison spéciale d'une hélice à gauche (downcut) et d'une hélice à droite (upcut) garantit des tranchants nets aux extrémités de la pièce. Les fraises Up & Downcut sont donc particulièrement adaptées au fraisage de profils de panneaux en bois revêtus des deux côtés.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 13:05 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 12 mm

Ces fraises sont utilisées pour le fraisage de rainures et comme fraises à copier.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 15:10 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 16 mm

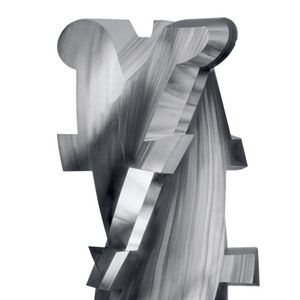

Une fraise en forme sapin est un outil de coupe spécifique utilisé dans les applications d'usinage pour créer des profils en sapin, que l'on trouve couramment dans les aubes de turbine et les disques.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 28:25 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 12 mm

Domaine d'application : fabrication d'outils et de moules

L'outil présenté présente les caractéristiques suivantes :

• Temps d'usinage : 6:37 [min:s]
• Matériau : carbure
• Dimensions : diamètre 1 mm

Ces fraises sont utilisées pour le fraisage de rainures et comme fraises à copier.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 06:35 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 1 mm

Domaine d'application Ébavurage des arêtes et fraisage des trous.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 18:30 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 12 mm
• Qualité de l’état de surface: Ra 0,09 µm

Domaine d'application Ébavurage des arêtes et fraisage des trous.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 24:30 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensionen: Diamètre 12 mm
• Qualité de l’état de surface: Ra 0,11 µm

Ces fraises sont utilisées pour l'usinage des aubes de turbine.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 13:06 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 12 mm

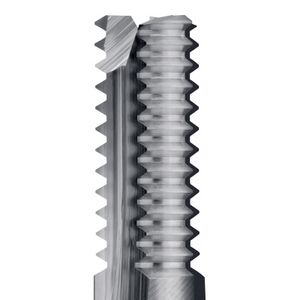

Fraise à fileter pour filetages ISO. Elle est utilisée pour le fraisage de taraudage.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 12:05 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 8 mm

Domaine d'application Les composants en matériaux renforcés de fibres

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 71:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 30 mm
• Qualité de l’état de surface: Ra 0.14 µm

La fraise à queue PCD est principalement utilisée pour l'usinage précis et économique des métaux non ferreux, du bois, des plastiques et des matériaux composites.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 24:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 25 mm
• Qualité de l’état de surface: Ra 0,23 µm

Cette fraise est utilisée pour le fraisage de rainures profondes et pour la finition.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 14:20 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 10 mm, Longueur de coupe 80 mm

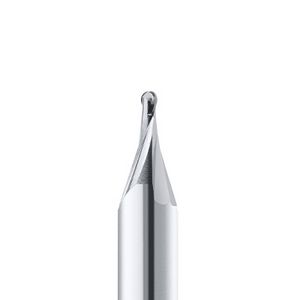

Domaine d'application : fraisage 2D, fraisage 3D ; secteur : construction d'outils et de moules

L'outil présenté présente les caractéristiques suivantes :

• Temps d'usinage : 4:48 [min:s]
• Matériau : carbure
• Dimensions : diamètre 0,8 mm

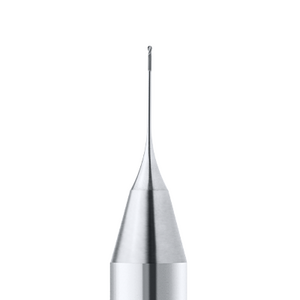

Domaine d'application : fraisage 3D ; secteur : construction de moules

L'outil présenté présente les caractéristiques suivantes :

• Durée d'usinage : 6:39 [min:s]
• Matériau : carbure
• Dimensions : diamètre 0,4 mm

Domaine d'application : pour les contours profonds en raison de la longueur de la tige, fraisage 2D, fraisage 3D ; secteur : fabrication d'outils et de moules

L'outil présenté présente les caractéristiques suivantes :

• Temps d'usinage de la lame : 7:48 [min :s]
• Matériau : carbure
• Dimensions : diamètre 0,6 mm

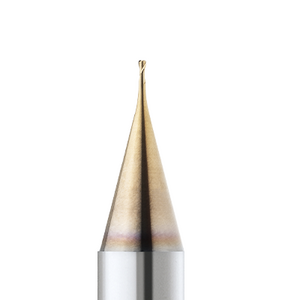

Domaine d'application : fraisage 2D, fraisage 3D ; secteur : construction d'outils et de moules

L'outil présenté présente les caractéristiques suivantes :

• Durée d'usinage : 8:34 [min:s]
• Matériau : carbure
• Dimensions : diamètre 0,8 mm

Ces fraises sont utilisées pour l’usinage de formes.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 16:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 18 mm
• Qualité de l’état de surface: Ra 0,12 µm

Domaine d'application pour le fraisage de matériaux à copeaux longs.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 14:30 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 12 mm
• Qualité de l’état de surface: Ra 0,09 µm

Ces fraises sont utilisées pour l’usinage de profils. Elles permettent également de fraiser des rainures.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 18:30 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 16 mm

Ces fraises sont utilisées pour l’usinage de profils.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 36:30 [min:s]
• Matériau: Carbure
• Dimensions: Diamètre 16 mm

Ces fraises sont utilisées pour l’usinage des formes. Domaine d'application : Usinage des boitiers de téléphones portables.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:28 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 32 mm
• Qualité de l’état de surface: Ra 0,12 µm

Ces fraises sont utilisées pour l’usinage des formes.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 01:48 [hr:min]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 20 mm
• Qualité de l’état de surface: Ra 0,10 µm

Ces fraises sont utilisées pour l'usinage des arêtes. Domaine d'application pour le fraisage de matériaux à copeaux longs.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 13:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 13 mm
• Qualité de l’état de surface: Ra 0,11 µm

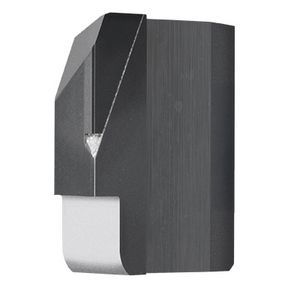

Domaine d'application : Surfaçage avec plaquette de forme montée dans un porte-outil.

L'outil illustré présente les caractéristiques suivantes :

• Temps de réalisation: 13:00 [min:s]
• Matériau: Diamant polycristallin (PCD)
• Dimensions: Diamètre 13 mm
• Qualité de l’état de surface: Ra 0,05 µm
