Pour diamètre d'outils dans le microscopique
HELICHECK PLUS LONG
Données clés

La machine de mesure CNC HELICHECK PLUS LONG mesure des outils d’un diamètre de 1 à 150 mm dans le domaine macroscopique avec une longueur d'outil jusqu’à 730 mm et un poids de pièce jusqu'à 25 kg. Pour la mesure complète entièrement automatique de géométries complexes, la machine de mesure CNC HELICHECK PLUS LONG est la solution idéale dans le domaine du microscopique. Avec leur précision certifiée, elle définit de nouveaux standards de productivité, qualité et précision dans la production moderne d’outils. Dans le processus automatisé d’usinage d'outils, elle prend la fonction clé de "contrôle qualité" dans le processus avec compensation de tolérance intégrée.

Features

E1 Valeur

Avec notre machine de mesure HELICHECK PLUS LONG, la valeur E1 est de (1,4+L/300)µm en standard. Avec le nouveau paquet Performance en option, nous pouvons même vous proposer la machine avec une valeur E1 de (1,2+L/300)µm.

Base massive en granit

Une  base solide de granit offre une précision et une précision grâce à son poids, ce qui garantit une réduction des vibrations et une stabilité thermique. Ces facteurs représentent les conditions nécessaires pour une précision de mesure maximale et des résultats de mesure fiables.

Broche ISO 50

La vis ISO 50 haute précision avec mécanisme de serrage automatique garantit  des mesures précises et reproductibles.

Broche à roulement sphérique

Les broches à roulement sphérique et les guidages linéaires haute précision garantissent une excellente précision de positionnement, ce qui est indispensable pour obtenir des résultats de mesure précis.

Systèmes de caméra

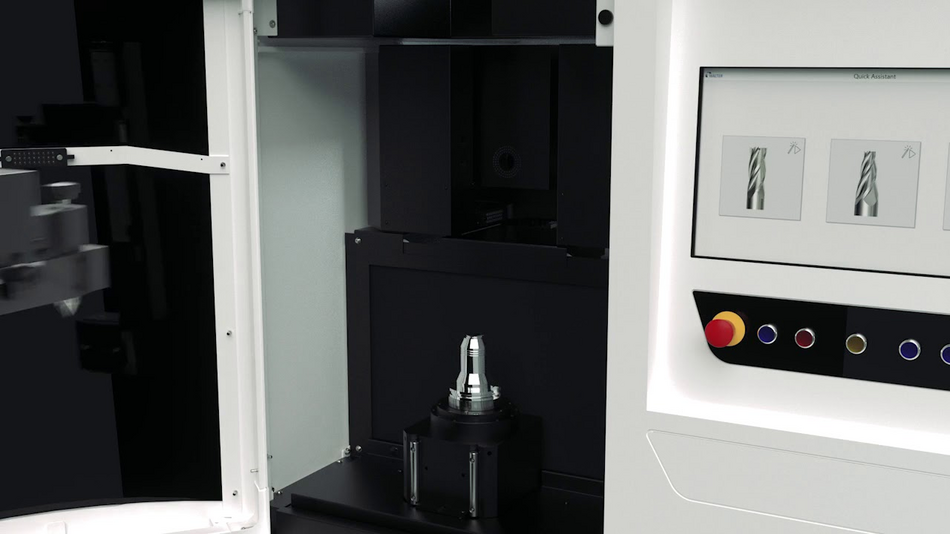

La machine de mesure optique HELICHECK PLUS LONG est équipée de systèmes optiques fixes, sans axes rotatifs. Aux quatre systèmes de caméra s’ajoutent des sources lumineuses LED. Une mesure sans contact garantit une utilisation sans usure et une forte stabilité des résultats de mesure.

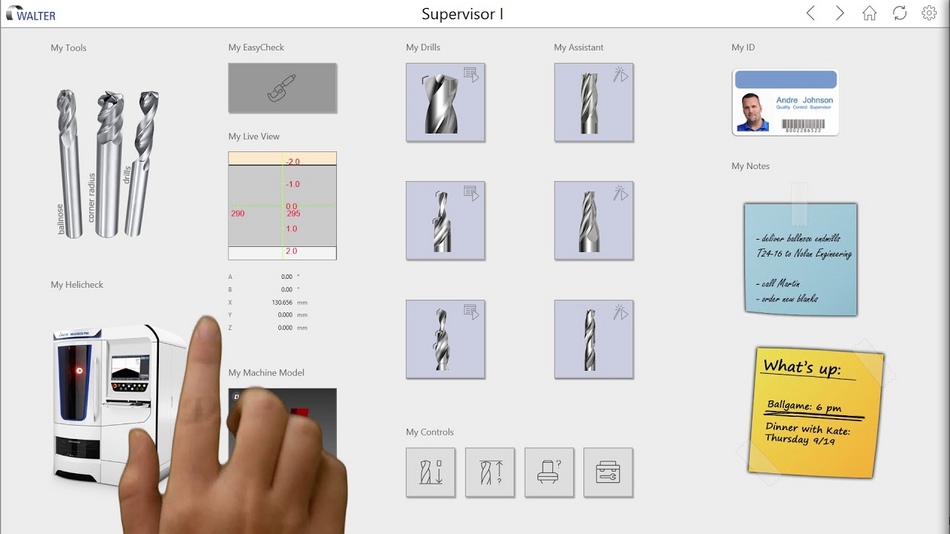

Hardware /  logciels

Broche d'adaptateur modulaire
Les adaptateurs à changement rapide peuvent être remplacés rapidement et facilement sans temps de préparation supplémentaire. Les adaptateurs à changement rapide suivants sont disponibles : ISO/HSK/Capto/VDI.

  • Table lumineuse
    Avec cette option, qui remplit la fonction d'un appareil de mesure de coordonnées, les pièces plates sont prises en compte dans le spectre de pièces mesurables. Montage facile par auto-centrage et sélection automatique des fonctions logicielles.
  • Arrondi de l'arête du tranchant
    L'arrondi de l'arête du tranchant est le développement logique pour la mesure complète, y compris les micro-géométries d'outils de précision. L'arrondi des arêtes est un paramètre essentiel pour l'optimisation des outils concernant la durée de vie et la performance de coupe.
  • Palpeur de mesure numérique
    Pour la mesure de chanfreins extrêmement petits ainsi que d'angles de dépuille ou de coupe, cette option est très appréciée des utilisateurs. Egalement indispensable pour la mesure précise de différents paramètres sur les outils de filetage.

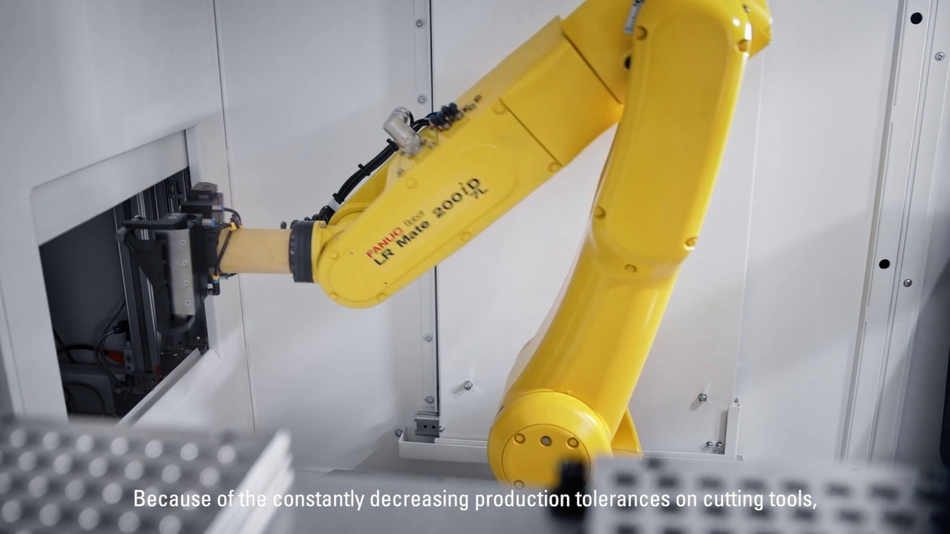

  • Chargeur robot
    Les machines de mesure Helicheck PRO/PLUS peuvent être automatisées en option avec la cellule robotisée éprouvée de la technologie de rectification.
  • Station de nettoyage
    Nettoyage automatisé des outils avant la mesure garantit la mesure fiable.
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 270 mm
Trajet max. de déplacement pour l'axe Y 800 mm
Trajet maxi. de déplacement pour l'axe Z 250 mm

Données de la pièce

Longueur de la pièce 0 - 730 mm
Diamètre de la pièce 1 - 150 mm
Poids max. de la pièce à usiner 25 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 10,630 inch
Trajet max. de déplacement pour l'axe Y 31,496 inch
Trajet maxi. de déplacement pour l'axe Z 9,843 inch

Données de la pièce

Longueur de la pièce 0 - 28,740 inch
Diamètre de la pièce 1,000 - 28,740 inch
Poids max. de la pièce à usiner 55,1 lbs
Distance entre pointes 5,906 inch
