HELITRONIC POWER 400
Per la massima flessibilità nella produzione in serie

HELITRONIC POWER 400

Dati di riferimento

La rettificatrice per utensili HELITRONIC POWER 400 con tecnologia C.O.R.E. ha grandi prestazioni potente e massima flessibilità per serie medie e grandi. La macchina è ora disponibile anche con un mandrino a cinghia con due estremità del mandrino.

In tutto il mondo è sinonimo di massima qualità nella produzione e riaffilatura di utensili assialsimmetrici. Rettifica utensili con diametri da 3 a 315 mm, lunghezza di lavorazione fino a 520 mm e peso del pezzo fino a 50 kg.

Novità: con opzione Laser Contour Check!

Features

Struttura a portale

La  struttura a portale WALTER, che si contraddistingue per il peso elevato e l'estrema rigidità, converte l'elevata dinamica degli azionamenti digitali in una precisione assoluta di affilatura con un funzionamento a basse vibrazioni.

Mandrino a cinghia con due mandrini

Il potente mandrino a cinghia con due estremità del mandrino può ospitare fino a 3 elettrodi o 6 mole con un diametro massimo di 254 mm e ha una potenza di picco massima di 24 kW.

Viti a ricircolo di sfere

La rettificatrice è dotata di tre assi lineari X, Y, Z con viti a ricircolo di sfere.  La velocità massima Di percorso è di 15 m/min.

Cambiamole 4 o 8 scomparti

Come opzione, è disponibile un caricatore a 4 o 8 scomparti. Può accogliere fino a 8 adattatori per mole e , in questo modo, moltiplica la capacità di mole di rettifica del HELITRONIC POWER 400.

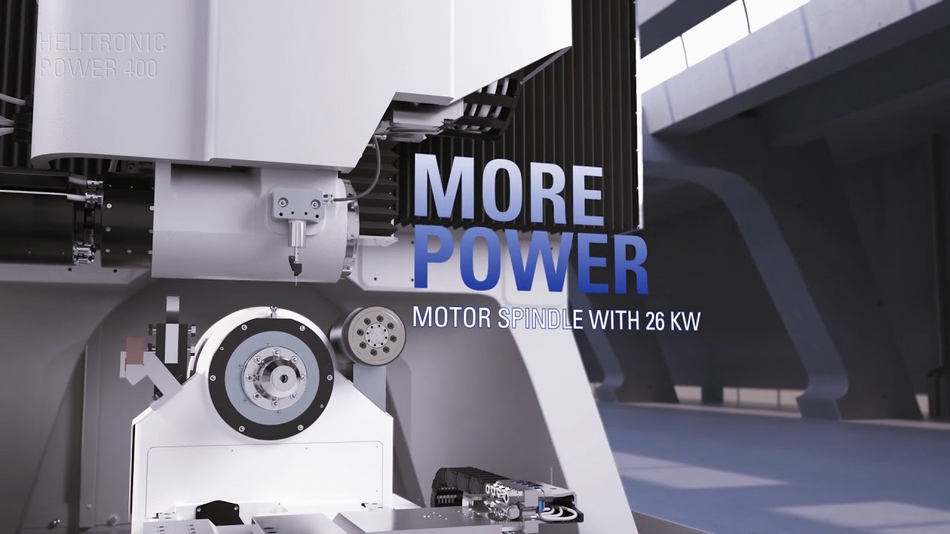

Motomandrino (opzione)

Il potente motomandrino ad azionamento diretto, disponibile come opzione, è dotato di un sistema di raffreddamento a liquido. La potenza massima è di 26 KW.

Laser Contour Check

La nuova e innovativa opzione Laser Contour Check offre un sistema di misurazione intelligente direttamente integrato nella macchina per l'affilatura e l'erosione degli utensili sistema di misurazione intelligente integrato direttamente nella macchina per l'affilatura e l'erosione degli utensili, misurazione senza contatto di vari parametri di utensili su utensili cilindrici.

Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 650 mm
Max. velocità di percorso asse X 15.000 mm/min
Max. distanza percorsa asse Y 350 mm
Max. velocità di percorso asse Y 15.000 mm/min
Max. distanza percorsa asse Z 720 mm
Max. velocità di percorso asse Z 15.000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 24 kW
Numero giri massimo 7.000 / 10.000 /min
Diametro max. della mola 254 mm

Assi orientabili

Campo d'orientamento asse A ∞ °
Campo d’orientamento asse C 200 °

Dati utensile

Lunghezza pezzo 520 mm
Diametro del pezzo 3 - 315 mm
Peso utensile max. 50 kg

Assi lineari

Max. distanza percorsa asse X 25.59 inch
Max. velocità di percorso asse X 591 inch/min
Max. distanza percorsa asse Y 13.78 inch
Max. velocità di percorso asse Y 591 inch/min
Max. distanza percorsa asse Z 28.74 inch
Max. velocità di percorso asse Z 591 inch/min

Azionamento mandrino

Max. rendimento del mandrino 32,18 hp
Numero giri massimo 7,000 / 10,000 rpm
Diametro max. della mola 10 inch

Assi orientabili

Campo d'orientamento asse A ∞ deg
Campo d’orientamento asse C 200 deg

Dati utensile

Lunghezza pezzo 20.47 inch
Diametro del pezzo 0.12 - 12.40 inch
Peso utensile max. 110 lbs
