HELITRONIC POWER DIAMOND 400
유연성 방전 가공 및 연삭기

HELITRONIC POWER DIAMOND 400

기본 데이터

HELITRONIC POWER DIAMOND 400 C.O.R.E 기술 공구 방전 가공기는 PKD/CBN 재료로 제작된 공구를 방전 가공하고 고속도 강/카바이드로 제작된 공구를 연삭할 수 있습니다.

이 기기는 직경이 3~380 mm,  가공 길이가 최대 520mm, 개별 무게가 최대 50kg인 공구를 가공합니다.

신규: 레이저 윤곽 확인 옵션 포함!

Features

갠트리 설계

우수한 감쇠 특성을 가진 주철로 된 WALTER 갠트리 설계는 최적의 공구 표면을 보장합니다.

양쪽 스핀들을 사용할 수 있는 벨트 구동 스핀들

양쪽 스핀들을 사용할 수 있는 벨트 구동 스핀들은 각각 최대 3개의 전극 정격을 수용할 수 있습니다. 최대 직경이 254mm이며 최대 피크 전력이 24kW인 그라인딩 휠 6개.

선형축

이 기계에는 볼 스크류가 있는 3개의 선형 축 X, Y, Z가 있으며 최대 이송 속도는 15m/min입니다.

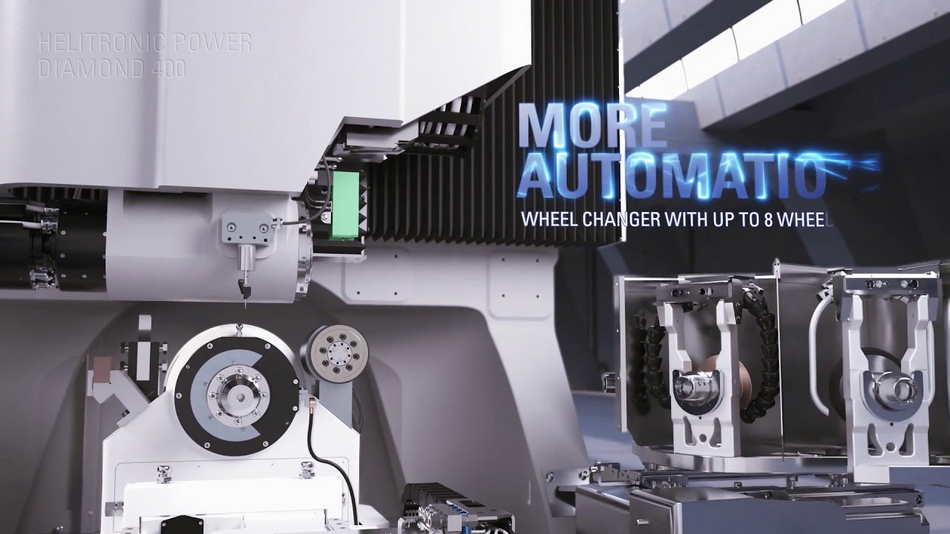

옵션 사항 4/8 그라인딩 휠 체인져

이 제품에는 최대 8개의 그라인딩 휠 어댑터 용량을 가지며, HELITRONIC POWER 400의 그라인딩 휠 용량을 크게 증대시킵니다.

Fine Pulse Technology

완벽한 방전 가공 공정을 위한 최신 방전 기술. 완벽한 표면 마무리 및 칩핑 최소화

기술 데이터
kg / cm
lb / inches

선형 축

최대 X축 이동 거리 650 mm
최대 X축 이동 속도 15.000 mm/min
최대 Y축 이동 거리 350 mm
최대 Y축 이동 속도 15.000 mm/min
최대 Z축 이동 거리 720 mm
최대 Z축 이동 속도 15.000 mm/min

스핀들 드라이브

최대 스핀들 용량 24 kW
최대 회전수 7.000 / 10.000 /min
최대 연삭 숫돌 직경 254 mm

회전축

A축 회전 범위 ∞ °
C축 회전 범위 200 °

워크피스 데이터

워크피스 길이 520 mm
워크피스 직경 3 - 380 mm
최대 워크피스 무게 50 kg

선형 축

최대 X축 이동 거리 25.59 inch
최대 X축 이동 속도 591 inch/min
최대 Y축 이동 거리 13.78 inch
최대 Y축 이동 속도 591 inch/min
최대 Z축 이동 거리 28.35 inch
최대 Z축 이동 속도 591 inch/min

스핀들 드라이브

최대 스핀들 용량 32,18 hp
최대 회전수 7,000 / 10,000 rpm
최대 연삭 숫돌 직경 10 inch

회전축

A축 회전 범위 ∞ deg
C축 회전 범위 200 deg

워크피스 데이터

워크피스 길이 20.47 inch
워크피스 직경 0.12 - 14.96 inch
최대 워크피스 무게 110 lbs
다운로드
pdf, 7 MB
HELITRONIC POWER DIAMOND 400
브로셔
Download
pdf, 734 KB
레이저 윤곽 검사
브로셔
Download
pdf, 254 KB
HELITRONIC POWER DIAMOND 400 더블 스핀들
브로셔
Download
pdf, 217 KB
기계 기준점을 위한 자동 전기 측정
브로셔
Download
pdf, 1 MB
TOOL VISION SYSTEM
브로셔
Download
pdf, 870 KB
에너지 절약 조치
브로셔
Download
동영상
LASER CONTOUR CHECK
