Le haut de gamme pour les exigences de qualité les plus élévées

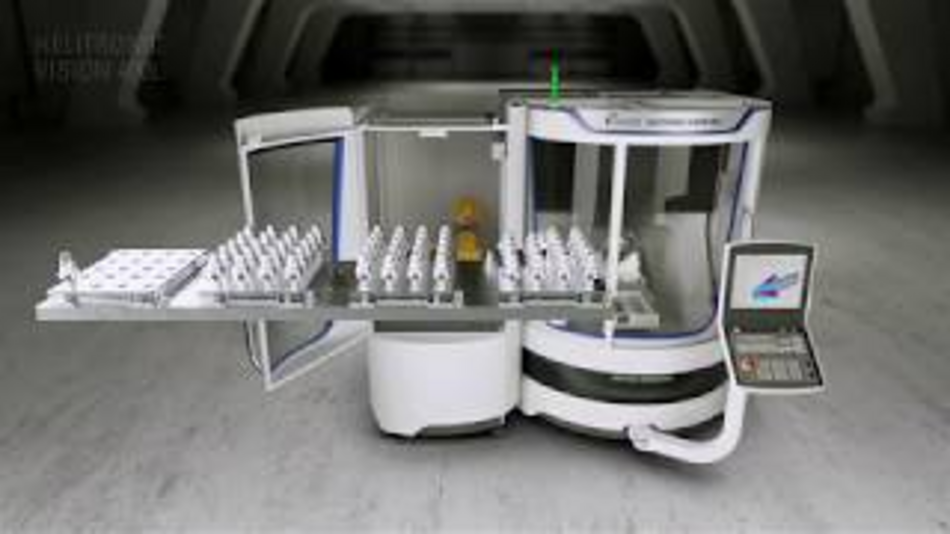

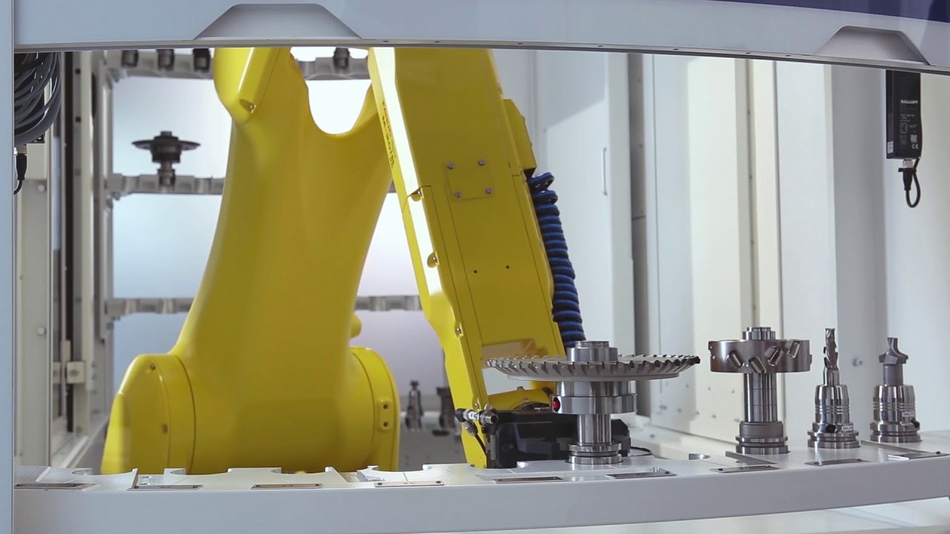

HELITRONIC VISION 400 L

Données clés

L'affûteuse HELITRONIC VISION 400 L produit des outils à symétrie de révolution et des pièces de production de géométries complexes de haute précision en série.

Elle réalise des outils d'un diamètre de 3 à 315 mm, une longueur d'outil jusqu' à 420 mm et un poids de pièce jusqu' à 50 kg max.

Features

Structure en portique en fonte minérale

Le portique WALTER en fonte minérale pour des surfaces d'outils optimales. Cette machine vous offre actuellement le meilleur en matière d'amortissement des vibrations, d'insensibilité thermique, de dynamique d'entraînement et enfin de précision de rectification.

Entraînements linéaires

Tous les cinq axes CNC sont équipés d'entraînements linéaires et sont commandés par les systèmes de mesure haute résolution intégrés. Ceux-ci produisent des mouvements exacts simultanément avec une dynamique élevée.

Entraînement torque

L'HELITRONIC VISION 400 L dispose d’un axe de rotation C avec entraînement torque pour une précision et une durabilité maximales.

Moteur couple

L'axe de rotation A comme moteur couple avec un maximum de 750 min-1. Pour l'étendue des fonctions telles que la rectification cylindrique ou le détalonnage incrémental.

Électrobroche

L'affûteuse est équipée d'une puissante électroboche entraînée en directe avec une extrémité de broche et un système de refroidissement par liquide. La performance maximale est de 30 kW.

Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 500 mm
Vitesse max. de déplacement pour l'axe X 50.000 mm/min
Trajet max. de déplacement pour l'axe Y 350 mm
Vitesse max. de déplacement pour l'axe Y 50.000 mm/min
Trajet maxi. de déplacement pour l'axe Z 700 mm
Vitesse max. de déplacement pour l'axe Z 50.000 mm/min

Entraînement de broche

Puissance maximale de la broche 33 kW
Vitesse de rotation maxi. 10.500 /min
Diamètre de la meule max. 254 mm

Axes de rotation

Plage de pivotement pour l'axe C 400 °

Données de la pièce

Longueur de la pièce 0 - 420 mm
Diamètre de la pièce 3 - 315 mm
Poids max. de la pièce à usiner 50 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 19.985 inch
Vitesse max. de déplacement pour l'axe X 1.969 inch/min
Trajet max. de déplacement pour l'axe Y 13.780 inch
Vitesse max. de déplacement pour l'axe Y 1.969 inch/min
Trajet maxi. de déplacement pour l'axe Z 27.559 inch
Vitesse max. de déplacement pour l'axe Z 1.969 inch/min

Entraînement de broche

Puissance maximale de la broche 49.357 hp
Vitesse de rotation maxi. 10,500 rpm
Diamètre de la meule max. 10.000 inch

Axes de rotation

Plage de pivotement pour l'axe C 400 deg

Données de la pièce

Longueur de la pièce 0 - 16.535 inch
Diamètre de la pièce 0.118 - 12.402 inch
Poids max. de la pièce à usiner 110.3 lbs
