High-End für höchste Qualitätsansprüche

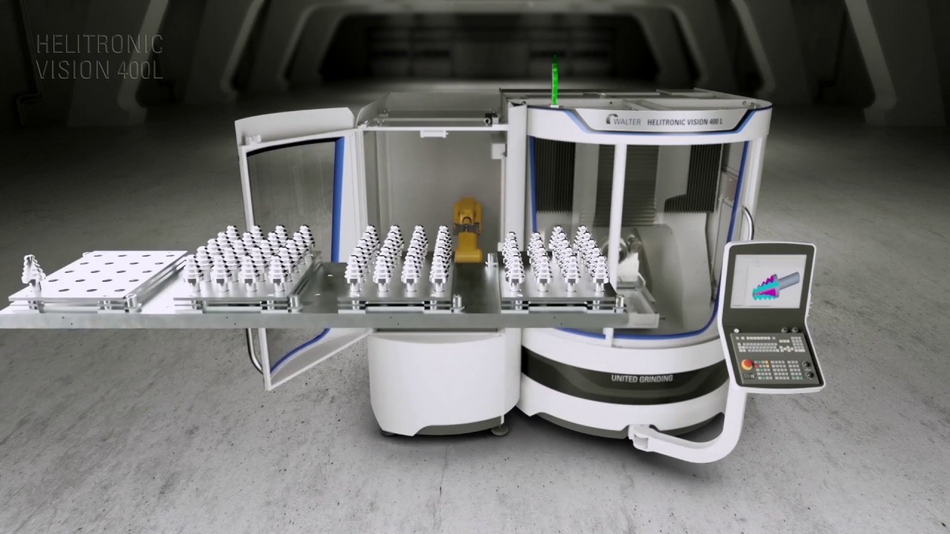

HELITRONIC VISION 400 L
Eckdaten

Die Werkzeugschleifmaschine HELITRONIC VISION 400 L produziert rotationssymetrische Werkzeuge und Produktionsteile komplexer Geometrien hochgenau in Serie.

Sie bearbeitet Werkzeuge mit einem Duchmesser von 3 – 315 mm, einer Werkzeuglänge bis 420 mm und einem Stückgewicht bis max. 50 kg.

Features

Mineralguss Portalbauweise

Die WALTER Portalbauweise aus Mineralguss für optimale Werkzeugoberflächen. Die Maschine bietet Ihnen das derzeit Beste an Schwingungsdämpfung, Temperaturunempfindlichkeit, Antriebsdynamikund letztendlich Schleifpräzision.

Linearantriebe

Alle fünf CNC-Achsen sind mit Linearantrieben ausgerüstet und werden über die integrierten hochauflösenden Messsysteme gesteuert. Diese erzeugen exakte Bewegungen bei gleichzeitig hoher Dynamik.

Torqueantrieb

Die HELITRONIC VISION 400 L besitzt eine Drehachse C mit Torqueantrieb für höchste Genauigkeit und Langlebigkeit.

Torquemotor

Die Drehachse A als Torquemotor mit max. 750 min-1. Für den erweiterten Funktionsumfang wie z. B. präzises Rundschleifen oder Hinterzeilen.

Motorspindel

Die Werkzeugschleifmaschine ist ausgestattet mit einer leistungsstarken, direkt angetriebenen Motorspindel mit einem Spindelende und einem Flüssigkeitskühlsystem. Die Spitzenleistung beträgt 30 KW.

Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 500 mm
Max. Verfahrgeschwindigkeit X-Achse 50.000 mm/min
Max. Verfahrweg Y-Achse 350 mm
Max. Verfahrgeschwindigkeit Y-Achse 50.000 mm/min
Max. Verfahrweg Z-Achse 700 mm
Max. Verfahrgeschwindigkeit Z-Achse 50.000 mm/min

Spindelantrieb

Max. Spindelleistung 30 kW
Max. Drehzahl 10.500 /min
Max. Schleifscheibendurchmesser 254 mm

Schwenkachsen

Schwenkbereich C-Achse 400 °

Werkstückdaten

Werkstücklänge 0 - 420 mm
Werkstückdurchmesser 3 - 315 mm
Max. Werkstückgewicht 50 kg

Linearachsen

Max. Verfahrweg X-Achse 19,985 inch
Max. Verfahrgeschwindigkeit X-Achse 1.969 inch/min
Max. Verfahrweg Y-Achse 13,780 inch
Max. Verfahrgeschwindigkeit Y-Achse 1.969 inch/min
Max. Verfahrweg Z-Achse 27,559 inch
Max. Verfahrgeschwindigkeit Z-Achse 1.969 inch/min

Spindelantrieb

Max. Spindelleistung 44,870 hp
Max. Drehzahl 10.500,000 rpm
Max. Schleifscheibendurchmesser 10,000 inch

Schwenkachsen

Schwenkbereich C-Achse 400 deg

Werkstückdaten

Werkstücklänge 0 - 16,535 inch
Werkstückdurchmesser 0,118 - 12,402 inch
Max. Werkstückgewicht 110,3 lbs
