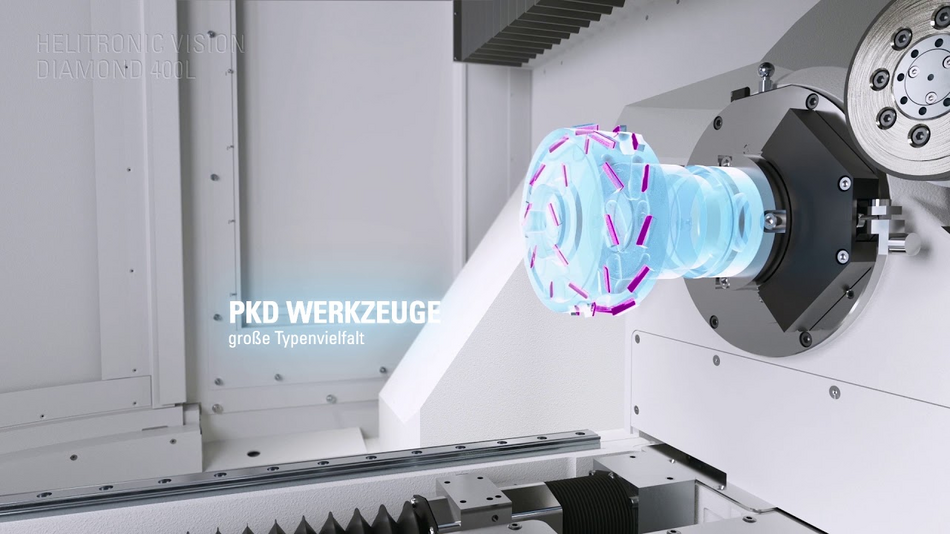

Die HELITRONIC VISION DIAMOND 400 L kann Werkzeuge aus PKD/CBN Material erodieren und Werkzeuge aus High Speed Steel/Hartmetall schleifen. Sie bearbeitet Werkzeuge mit einem Durchmesser von 3 bis 315 mm, mit einer Werkzeuglänge bis 420 mm und einem Stückgewicht bis 50 kg.
Jetzt NEU: Die neue, innovative Option LASER CONTOUR CHECK bietet ein direkt in die Werkzeugschleif- und -erodiermaschine integriertes, intelligentes Mess-System...
Features
Portalbauweise
Die WALTER Portalbauweise aus Mineralguss sorgt für optimale Werkzeugoberflächen. Die Maschine bietet Ihnen das derzeit Beste an Schwingungsdämpfung, Temperaturunempfindlichkeit, Antriebsdynamikund letztendlich Schleifpräzision.
Linearantriebe
Alle fünf CNC-Achsen sind mit Linearantrieben ausgerüstet und werden über die integrierten hochauflösenden Messsysteme gesteuert. Diese erzeugen exakte Bewegungen bei gleichzeitig hoher Dynamik.
Torqueantrieb
Die HELITRONIC VISION DIAMOND 400 L besitzt eine Drehachse C mit Torqueantrieb für höchste Genauigkeit und Langlebigkeit.
Torquemotor
Die Drehachse A als Torquemotor mit max. 750 min-1. Für den erweiterten Funktionsumfang wie z. B. Hinterzeilen.
Fine Pulse Technology
Die Erodiermaschine ist mit der neusten Erodiertechnologien für einen stabilen und schnellen Erodierprozess ausgestattet. Diese sorgt für eine perfekte Oberflächengüte und minimale Schartigkeit.

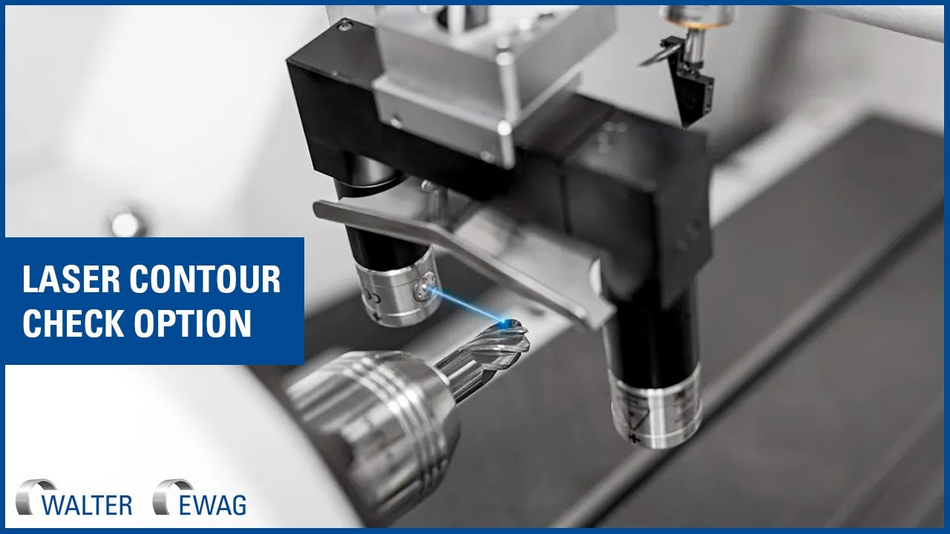

Laser Contur Check
Die neue, innovative Option Laser Contour Check bietet ein direkt in die Werkzeugschleif- und -erodiermaschine integriertes, intelligentes Mess-System zur hochgenauen, berührungslosen Messung von diversen Werkzeugparametern an zylindrischen Werkzeugen.
