La macchina high-end per elettroerosione e rettifica

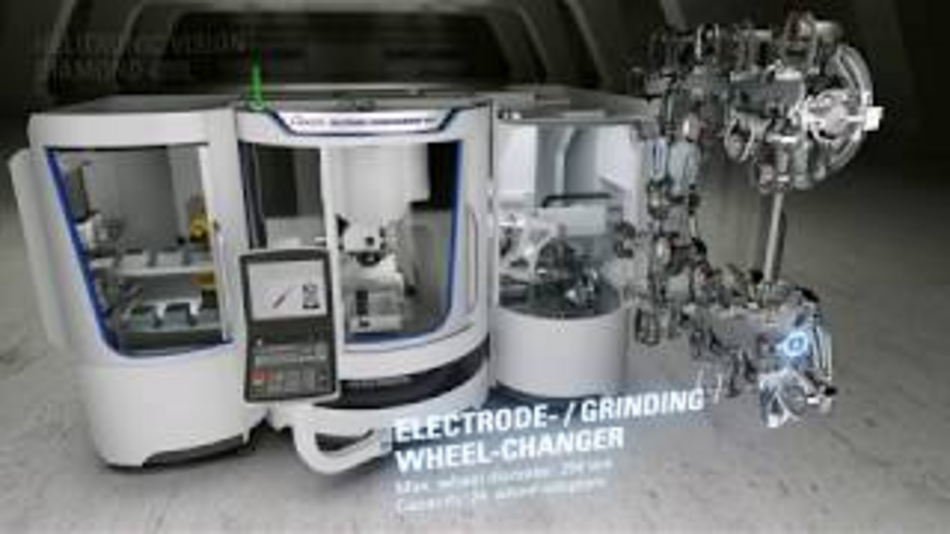

HELITRONIC VISION DIAMOND 400 L
Dati di riferimento

La HELITRONIC VISION DIAMOND 400 L è in grado di erodere utensili in PCD/CBN e di ravvivare utensili in HSS/metallo duro.

Lavora utensili con diametro compreso tra 3 e 315 mm, lunghezza fino a 420 mm e peso del pezzo fino a 50 kg.

Features

Struttura a portale

La struttura a portale WALTER in ghisa minerale garantisce una finitura ottimale dell'utensile. La macchina offre attualmente il meglio quando si parla di ammortizzazione delle vibrazioni, insensibilità alla temperatura, dinamica di azionamento e, infine, precisione di affilatura.

Azionamento lineare

Tutti e cinque gli assi CNC sono dotati di azionamenti lineari e sono controllati tramite i sistemi di misurazione ad alta risoluzione integrati. Questi sistemi generano movimenti esatti e, allo stesso tempo, con una dinamica elevata.

Motore torque

Die HELITRONIC VISION DIAMOND 400 L besitzt eine Drehachse C mit Torqueantrieb für höchste Genauigkeit und Langlebigkeit.

Motore torque

Asse di rotazione A come motore torque con max. 750 giri/min. Per funzionalità avanzate, come ad es. rettifica cilindrica di precisione o linee posteriori.

Fine Pulse Technology

La macchina per elettroerosione è dotata delle più moderne tecnologie di elettroerosione per lavorazioni stabili e veloci. Ciò garantisce una finitura perfetta e minima rugosità.

Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 500 mm
Max. velocità di percorso asse X 50.000 mm/min
Max. distanza percorsa asse Y 350 mm
Max. velocità di percorso asse Y 15.000 mm/min
Max. distanza percorsa asse Z 700 mm
Max. velocità di percorso asse Z 15.000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 33 kW
Numero giri massimo 10.500 /min
Diametro max. della mola 254 mm

Assi orientabili

Campo d'orientamento asse A ∞ °
Campo d’orientamento asse C 400 °

Dati utensile

Lunghezza pezzo 0 - 420 mm
Diametro del pezzo 3 - 315 mm
Peso utensile max. 50 kg

Assi lineari

Max. distanza percorsa asse X 19,685 inch
Max. velocità di percorso asse X 1.969 inch/min
Max. distanza percorsa asse Y 13,780 inch
Max. velocità di percorso asse Y 1.969 inch/min
Max. distanza percorsa asse Z 27,559 inch
Max. velocità di percorso asse Z 1.969 inch/min

Azionamento mandrino

Max. rendimento del mandrino 44,87 hp
Numero giri massimo 10.500,000 rpm
Diametro max. della mola 10,000 inch

Assi orientabili

Campo d'orientamento asse A ∞ deg
Campo d’orientamento asse C 400 deg

Dati utensile

Lunghezza pezzo 0 - 16,535 inch
Diametro del pezzo 0,118 - 12,400 inch
Peso utensile max. 110,3 lbs
