HELICHECK PLUS
Per utensili di diametro micrometrico

HELICHECK PLUS

Dati di riferimento

Grazie alla fotocamera aggiuntiva 8:1 presente nel HELICHECK PLUS, questa macchina di misurazione CNC può essere utilizzata senza problemi anche per la rilevazione e la misurazione delle geometrie più piccole dei taglienti. Le microgeometrie fino a 0,1 mm di diametro possono così essere misurate in modo sicuro e altamente ripetibile. HELICHECK PLUS è la scelta giusta per garantire durevolmente la produttività e la qualità di una moderna produzione di utensili.

Features

Basamento in granito massiccio

Una solida base di granito offre precisione ed esattezza grazie al suo peso. Questa base di granito assicura lo smorzamento delle vibrazioni ed è stabile termicamente. Questi sono i presupposti per massima precisione di misura e risultati affidabili.

Mandrino ISO 50

Il mandrino ultrapreciso ISO 50 con meccanismo di serraggio automatico garantisce misurazioni precise e ripetibili.

Mandrino con cuscinetto a sfere

I mandrini con cuscinetti a sfere e le guide lineari ad alta precisione garantiscono una precisione di posizionamento eccezionale, importante presupposto per la massima precisione dei risultati di misurazione.

Sistemi di videocamera

La macchina di misurazione ottica HELICHECK PLUS è dotata di sistemi ottici fissi, senza assi rotanti. I quattro sistemi di telecamere vengono completati da fonti di luce LED. La misurazione senza contatto garantisce un'applicazione priva di usura e un'elevata stabilità dei risultati di misurazione.

EUX,MPE Valore

Con la nostra macchina di misura HELICHECK PLUS il valore EUX,MPE è (1,2+L/300)µm come standard.

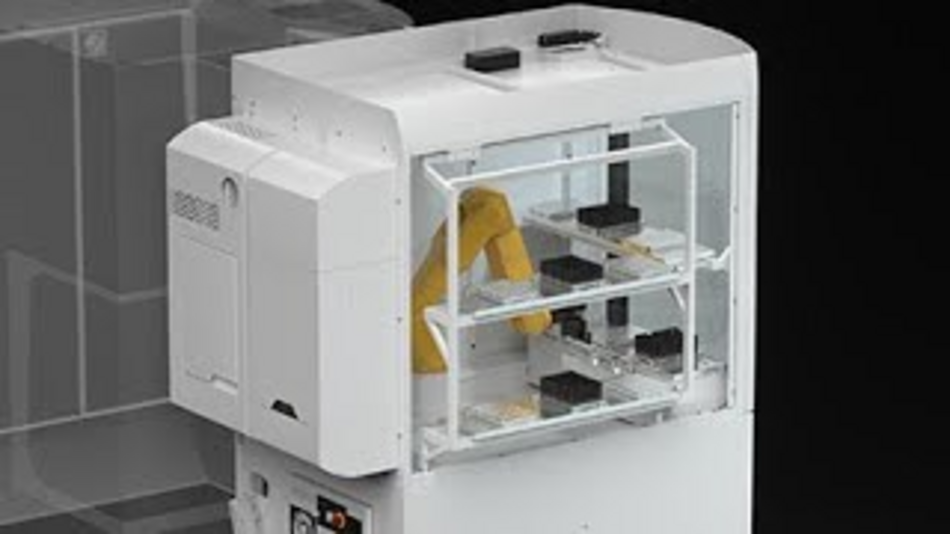

Marcatura laser e pulizia degli utensili

Come opzione offriamo la marcatura laser e la pulizia degli utensili nel caricatore robotizzato. Questo aumenta la flessibilità nella produzione e nell'ispezione finale dei vostri utensili. La macchina di misura viene caricata automaticamente e la pulizia e la marcatura laser avviene al di fuori dell'area di lavoro.

Hardware / Software

  • Mandrino adattatore modulare L'adattatore per cambio rapido può essere sostituito in modo semplice e veloce senza ulteriori tempi di regolazione. Sono disponibili i seguenti adattatori per il cambio rapido: ISO/HSK/Capto/VDI.

  • Tavolo luminoso Con questo optional, che assolve la funzione di un apparecchio di misura a coordinate, i pezzi piani vengono resi accessibili alla misurazione come intera gamma di pezzi. Facile da installare grazie al centraggio automatico e alla selezione automatica delle funzioni software.

  • Arrotondamento lame da taglio SKV è la logica evoluzione per la misurazione completa, incluse le microgeometrie, degli utensili di precisione. L'arrotondamento degli spigoli è un parametro importante per ottimizzare gli utensili ai fini della durata d'impiego e della capacità di asportazione truciolo.

  • Tastatore digitale Questa opzione è molto apprezzata dagli operatori per la misurazione di smussi estremamente piccoli e degli angoli di spoglia superiore e inferiore. È necessario anche per misurare con precisione diversi parametri sugli utensili filettati.

  • Robot di caricamento Le misuratrici Helicheck PRO/PLUS possono essere automatizzate a scelta con l’affermata cella robotizzata usata nella tecnologia di rettifica.
  • La
    stazione di pulizia per la pulizia automatizzata degli utensili prima della misurazione garantisce una misurazione sicura.
Caratteristiche tecniche
kg / cm
lb / inches

Assi lineari

Max. distanza percorsa asse X 270 mm
Max. distanza percorsa asse Y 355 mm
Max. distanza percorsa asse Z 250 mm

Dati utensile

Lunghezza pezzo 0,5 - 290 mm
Diametro del pezzo 0,1 - 150 mm
Peso utensile max. 25 kg

Assi lineari

Max. distanza percorsa asse X 10.63 inch
Max. distanza percorsa asse Y 13.98 inch
Max. distanza percorsa asse Z 9.84 inch

Dati utensile

Lunghezza pezzo 0.019 - 11.42 inch
Diametro del pezzo 0.004 - 5.91 inch
Peso utensile max. 55.12 lbs
