Nachfolgend finden Sie eine Übersicht von Werkstücken, die mit einer WALTER Werkzeugbearbeitungsmaschine geschliffen, erodiert und gelasert werden können. Diese Liste ist nicht vollständig und wird stets erweitert.
Ihr Anwendungsgebiet ist nicht aufgeführt? Gerne klären wir für Sie ab, ob und mit welcher WALTER Werkzeugschleif-, Werkzeugerodier- oder Laserbearbeitungsmaschine Ihr Werkstück bearbeitet werden kann. Bitte füllen Sie dazu das Kontaktformular aus.
Bohrertyp W
Spiralbohrer Typ W für weiche Materialien.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 05:20 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 10 mm
Doppelradiusfräser
Diese Fräser werden zur Bearbeitung von Turbinenschaufeln verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 13:06 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 12 mm

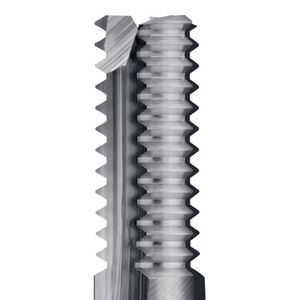

Gewindefräser
Gewindefräser für ISO-Gewinde. Dieser wird zum Fräsen von Innengewinden verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 12:05 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 8 mm

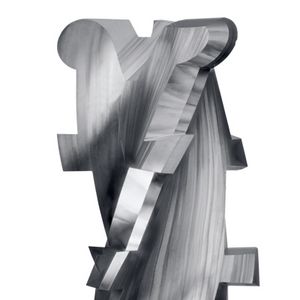

Konturwerkzeug
Diese Fräser werden für die Kantenbearbeitung verwendet. Ebenso wie zum Fräsen von Nuten.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 18:30 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 16 mm
Konturwerkzeug
Diese Fräser werden für die Kantenbearbeitung verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 36:30 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 16 mm
PKD-Bohrer
PKD-Bohrer werden für abrasive und schwer zu bearbeitende Werkstoffe wie Aluminiumlegierungen, faserverstärkte Kunststoffe, Graphit und Sinterwerkstoffe verwendet. Vorteil: lange Lebensdauer.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:12 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 6,35 mm
- Oberflächenqualität: Ra 0,33 µm
PKD-Bohrer Form E
Anwendungsbereich: Holz- und Verbundwerkstoffe. Der Vorteil beim Bohren liegt in der Zentrierspitze.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:42 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 10 mm
- Oberflächenqualität: Ra 0,3 µm
PKD-Bohrer mit Fase
PKD-Bohrer mit Fase werden vor allem in der Großserienfertigung eingesetzt, um Nichteisenmetalle, Verbundwerkstoffe (wie CFK, GFK), Holz und Kunststoffe zu bearbeiten. Die Fase an der Bohrerspitze dient dazu, den Bohrungseingang zu stabilisieren und eine saubere, präzise Einleitung der Bohrung zu gewährleisten
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:36 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 8 mm
- Oberflächenqualität: Ra 0,29 µm
PKD-Eckenradiusfräser
PKD-Eckenradiusfräser werden hauptsächlich für die Bearbeitung von Nichteisenmetallen wie Aluminium und Kupfer sowie von Graphit und faserverstärkten Kunststoffen verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:14 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 10 mm
- Oberflächenqualität: Ra 0,32 µm
PKD-Oberfräser
Anwendungsbereich: Komponenten für holz- und faserverstärkte Werkstoffe
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 68:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 32 mm
- Oberflächenqualität: Ra 0,15 µm
PKD-Oberfräser
Anwendungsbereich: Komponenten für holz- und faserverstärkte Werkstoffe
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 71:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 30 mm
- Oberflächenqualität: Ra 0,14 µm
PKD-Oberfräser
Der PKD-Oberfräser wird in erster Linie für die präzise und wirtschaftliche Bearbeitung von Nichteisenmetallen, Holz, Kunststoffen und Verbundwerkstoffen eingesetzt und erzeugt eine hohe Oberflächengüte.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 24:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 25 mm
- Oberflächenqualität: Ra 0,23 µm

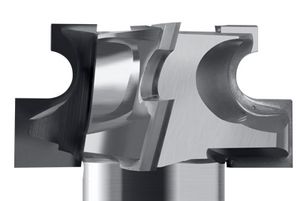

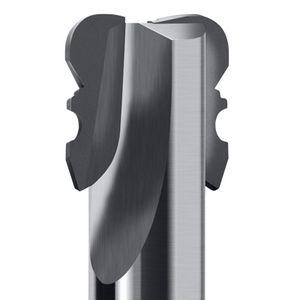

PKD-Profilwerkzeug
Diese Fräser werden für die Kantenbearbeitung eingesetzt, z.B. für das Fräsen von Smartphone-Gehäusen.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:28 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 32 mm
- Oberflächenqualität: Ra 0,12 µm
PKD-Profilwerkzeug
Diese Fräser werden für die Kantenbearbeitung verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:48 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 20 mm
- Oberflächenqualität: Ra 0,1 µm
PKD-Profilwerkzeug
Diese Fräser werden für die Kantenbearbeitung verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 16:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 18 mm
- Oberflächenqualität: Ra 0,12 µm
PKD-Profilwerkzeug
Diese Fräser werden für die Kantenbearbeitung verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 24:30 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 12 mm
- Oberflächenqualität: Ra 0,11 µm
PKD-Profilwerkzeug mit Spanbrecher
Anwendungsbereich: Fräsen von langspanenden Werkstoffen.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 14:30 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 12 mm
- Oberflächenqualität: Ra 0,09 µm
PKD-Profilwerkzeug mit Spanbrecher
Diese Fräser werden für die Kantenbearbeitung verwendet. Anwendungsbereich: für das Fräsen von langspanenden Werkstoffen.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 13:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 13 mm
- Oberflächenqualität: Ra 0,11 µm
PKD-Reibahle
PKD-Reibahlen werden in Bereichen eingesetzt, in denen höchste Präzision und Oberflächenqualität gefordert sind, insbesondere bei der Bearbeitung von Nichteisenmetallen wie Aluminium (auch mit hohem Siliziumgehalt), Magnesium und Titan sowie Kunststoffen und Verbundwerkstoffen.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:28 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 8 mm
- Oberflächenqualität: Ra 0,32 µm
PKD-Schaftfräser mit Fase
PKD-Fräser mit Fasen eignen sich für die präzise Bearbeitung von Nichteisenmetallen wie Aluminium (insbesondere mit niedrigem Siliziumgehalt), Messing und Zink sowie für abrasive Kunststoffe und Graphit, da die hohe Härte von polykristallinem Diamant (PKD) eine lange Standzeit und hohe Oberflächenqualität bei hohen Bearbeitungsgeschwindigkeiten ermöglicht, die für die Großserienfertigung in Branchen wie der Automobil- und Luftfahrtindustrie entscheidend sind.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 14:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 13 mm
- Oberflächenqualität: Ra 0,19 µm
PKD-Schaftfräser mit Fase
PKD-Fräser werden hauptsächlich für die Bearbeitung von Nichteisenmetallen, Verbundwerkstoffen wie faserverstärkten Kunststoffen und Graphit eingesetzt, insbesondere bei hohem Verschleiß oder abrasiven Werkstoffen, die herkömmliche Werkzeuge an ihre Grenzen bringen.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 14:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 10 mm
- Oberflächenqualität: Ra 0,15 µm
PKD-Schneidplatte
Anwendungsbereich: Planfräsen; Profilplatten werden in einen Fräserhalter eingesetzt.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 13:00 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 13 mm
- Oberflächenqualität: Ra 0,05 µm

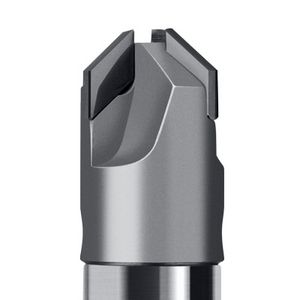

PKD-Senker
Anwendungsbereich Entgraten von Kanten und Senken von Bohrungen.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 18:30 [min:s]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 12 mm
- Oberflächenqualität: Ra 0,09 µm

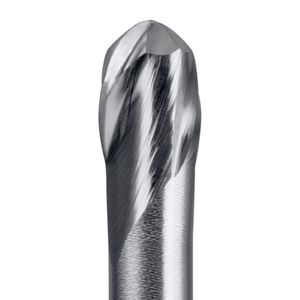

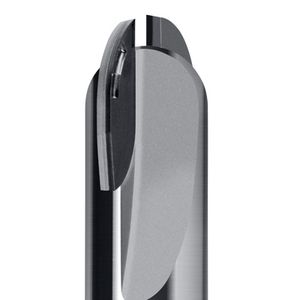

PKD-Vollradiusfräser
PKD-Vollradiusfräser werden für die Bearbeitung von hochabrasiven oder schwer zerspanbaren Materialien eingesetzt, bei denen herkömmliche Werkzeuge schnell verschleißen. Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:58 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 6 mm
- Oberflächenqualität: Ra 0,31 µm
PKD-Vollradiusfräser
PKD-Vollradiusfräser werden hauptsächlich für die präzise Bearbeitung von Nichteisenmetallen, faserverstärkten Kunststoffen, Graphit und anderen abrasiven Nichtmetallen eingesetzt. Zu den Anwendungsbereichen zählen die Automobilindustrie, der Formen- und Werkzeugbau, der Maschinenbau und die Luft- und Raumfahrt.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 01:48 [hr:min]
- Material: Polykristalliner Diamant (PKD)
- Dimensionen: Durchmesser 8 mm
- Oberflächenqualität: Ra 0,25 µm

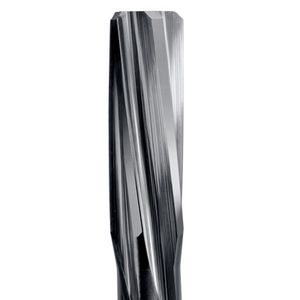

Reibahle
Mit Hilfe von Reibahlen können vorgebohrte Bohrungen mit hoher Präzision nachbearbeitet und somit auf die gewünschte Nennweite aufgebohrt werden.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 03:14 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 6 mm

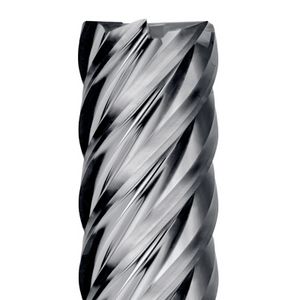

Schaftfräser
Dieser Fräser wird zum Fräsen tiefer Nuten und zum Schlichten verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 14:20 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 10 mm, Schneidenlänge 80 mm
Spiralnutfräser Dual-Schnitt
Die spezielle Kombination aus Linksdrall (Abwärtsschnitt) und Rechtsdrall (Aufwärtsschnitt) sorgt für saubere Schnittkanten sowohl an der Ober- als auch an der Unterseite des Werkstücks. Aufwärts- und Abwärtsfräser eignen sich daher besonders für das Konturfräsen von beidseitig beschichteten Holzplatten.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 13:05 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 12 mm

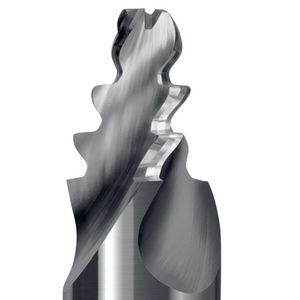

Tannenbaumfräser
Ein Tannenbaumfräser ist ein Spezialwerkzeug, das in der Zerspanungstechnik zum Erzeugen von Tannenbaumprofilen verwendet wird, wie sie häufig bei Turbinenschaufeln und Scheiben zu finden sind.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 28:25 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 12 mm
Vollradiusfräser
Diese Fräser werden zum Fräsen von Nuten und als Kopierfräser verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 06:35 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 1 mm
Vollradiusfräser
Diese Fräser werden zum Fräsen von Nuten und als Kopierfräser verwendet.
Das gezeigte Werkzeug hat folgende Spezifikationen:
- Bearbeitungszeit: 15:10 [min:s]
- Material: Hartmetall
- Dimensionen: Durchmesser 16 mm
