HELITRONIC POWER DIAMOND 400 Werkzeugerodiermaschine von WALTER
Die flexible Erodier- und Schleifmaschine

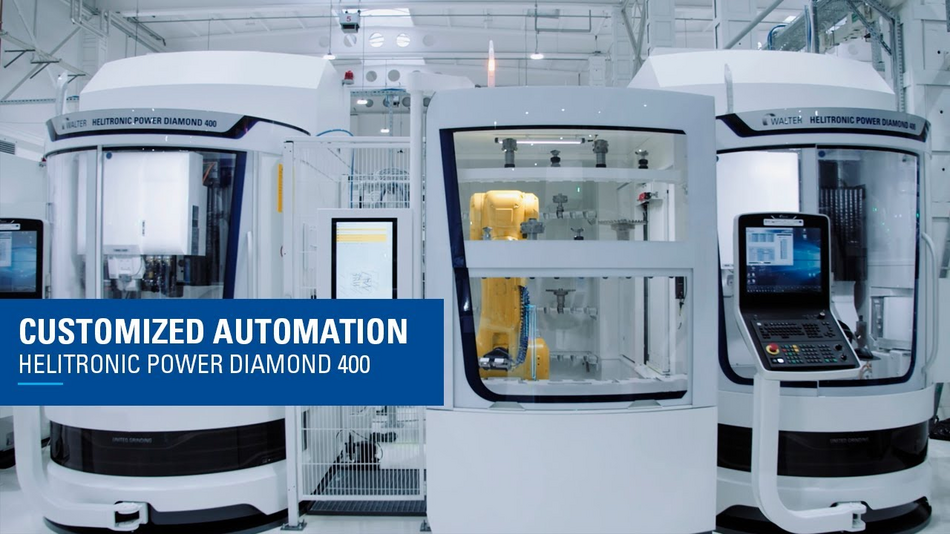

HELITRONIC POWER DIAMOND 400

Eckdaten

Die Werkzeugerodiermaschine HELITRONIC POWER DIAMOND 400 mit C.O.R.E.-Technologie kann Werkzeuge aus PKD-/CBN-Material erodieren und Werkzeuge aus High Speed Steel/Hartmetall schleifen.

Sie kann Werkzeuge mit einem Duchmesser von 3 bis 380 mm, einer Bearbeitungslänge bis 520 mm und einem Stückgewicht bis 50 kg bearbeiten.

Jetzt NEU mit Laser Contour Check-Option!

Features

Portalbauweise

Die WALTER Portalbauweise aus Grauguss sorgt auch bei der Werkzeugerodier- und -schleifmaschine HELITRONIC POWER DIAMOND 400 mit guten Dämpfungseigenschaften für optimale Werkzeugoberflächen.

Riemenspindel mit zwei Spindelenden

Die leistungsstarke Riemenspindel mit zwei Spindelenden kann bis zu 3 Elektroden bzw. 6 Schleifscheiben mit einem maximalen Durchmesser von 254 mm aufnehmen und hat eine Spitzenleistung von maximal 24 kW.

Linearachsen

Die Maschine besitzt drei Linearachsen X, Y, Z mit Kugelgewindetrieben mit einer maximalen Verfahrgeschwindigkeit von 15 m/min.

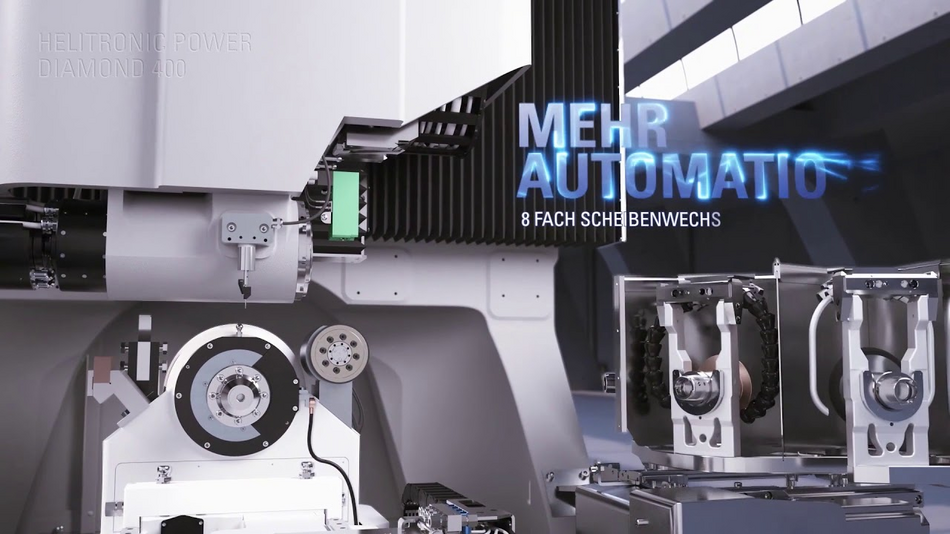

Schleifscheibenwechsler 4-/8-fach (Option)

Mit einem Aufnahmevermögen von 4 bis 8 Schleifscheibenadaptern vervielfacht der Schleifscheibenwechsler die Schleifscheibenkapazität der HELITRONIC POWER DIAMOND 400.

Fine Pulse Technology

Die neuste Erodiertechnologie für einen perfekten Erodierprozess. Für eine perfekte Oberflächengüte und minimaler Schartigkeit. Auch in der Werkzeugerodiermaschine HELITRONIC POWER DIAMOND 400 von WALTER.

Laser Contour Check

Die neue, innovative Option Laser Contour Check bietet ein direkt in die Werkzeugschleif- und -erodiermaschine integriertes, intelligentes Mess-System zur hochgenauen, berührungslosen Messung von diversen Werkzeugparametern an zylindrischen Werkzeugen.

Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 650 mm
Max. Verfahrgeschwindigkeit X-Achse 15.000 mm/min
Max. Verfahrweg Y-Achse 350 mm
Max. Verfahrgeschwindigkeit Y-Achse 15.000 mm/min
Max. Verfahrweg Z-Achse 720 mm
Max. Verfahrgeschwindigkeit Z-Achse 15.000 mm/min

Spindelantrieb

Max. Spindelleistung 24 kW
Max. Drehzahl 7.000 / 10.000 /min
Max. Schleifscheibendurchmesser 254 mm

Schwenkachsen

Schwenkbereich A-Achse ∞ °
Schwenkbereich C-Achse 200 °

Werkstückdaten

Werkstücklänge 520 mm
Werkstückdurchmesser 3 - 380 mm
Max. Werkstückgewicht 50 kg

Linearachsen

Max. Verfahrweg X-Achse 25.59 inch
Max. Verfahrgeschwindigkeit X-Achse 591 inch/min
Max. Verfahrweg Y-Achse 13.78 inch
Max. Verfahrgeschwindigkeit Y-Achse 591 inch/min
Max. Verfahrweg Z-Achse 28.35 inch
Max. Verfahrgeschwindigkeit Z-Achse 591 inch/min

Spindelantrieb

Max. Spindelleistung 32,18 hp
Max. Drehzahl 7,000 / 10,000 rpm
Max. Schleifscheibendurchmesser 10 inch

Schwenkachsen

Schwenkbereich A-Achse ∞ deg
Schwenkbereich C-Achse 200 deg

Werkstückdaten

Werkstücklänge 20.47 inch
Werkstückdurchmesser 0.12 - 14.96 inch
Max. Werkstückgewicht 110 lbs
