Für höchste Flexibilität in der Volumenproduktion
HELITRONIC POWER 400
Eckdaten

Die Werkzeugschleifmaschine HELITRONIC POWER 400 mit Scheibenwechsler ist leistungsstark mit maximaler Flexibilität für mittlere bis große Serien.

Sie steht weltweit für Spitzenqualität beim Produzieren und Nachschärfen rotationssymmetrischer Werkzeuge. Sie schleift Werkzeuge im Durchmesserbereich von 3 bis 315 mm, einer Bearbeitungslänge bis 520 mm und einem Stückgewicht bis 50 kg.

Features

Portalbauweise

Die WALTER Portalbauweise mit ihrem hohen Gewicht und extremer Steifigkeit setzt die hohe Dynamik der digitalen Antriebe vibrationsarm in Schleifpräzisionum.

Kugelgewindetriebe

Die Werkzeugschleifmaschine besitzt drei Linearachsen X, Y, Z mit Kugelgewindetrieben. Die max. Verfahrgeschwindigkeit liegt bei 15 m/min.

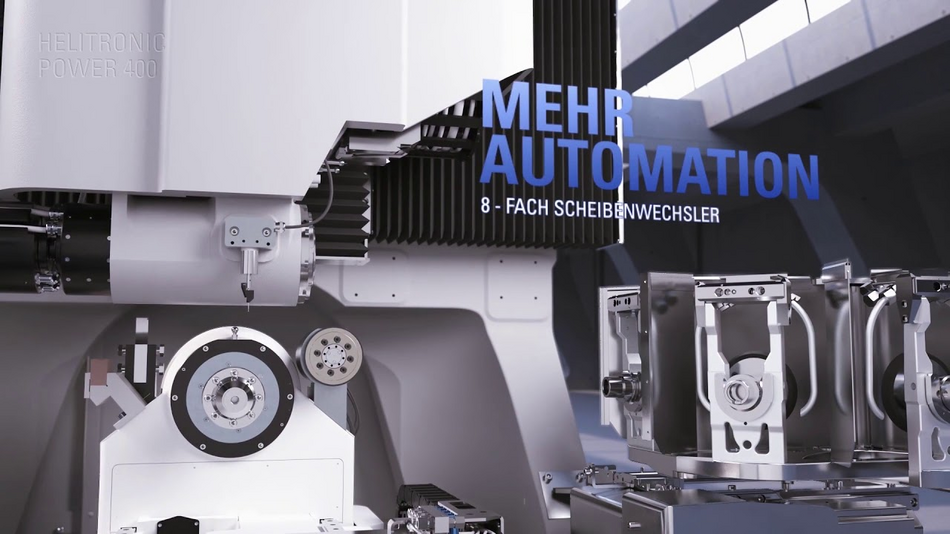

Schleifscheibenwechsler

Zur Standardausstattung gehört ein Schleifscheibenwechsler 4- bzw. 8-fach. Er besitzt ein Aufnahmevermögen von bis zu 8 Schleifscheibenadaptern und vervielfacht dadurch die Schleifscheibenkapazität der HELITRONIC POWER 400.

Motorspindel

Die leistungsstarke, direkt angetriebene Motorspindel mit einem Spindelende ist mit einem Flüssigkeitskühlsystem ausgerüstet. Die Spitzenleistung liegt bei 26 KW.

Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 650 mm
Max. Verfahrgeschwindigkeit X-Achse 15.000 mm/min
Max. Verfahrweg Y-Achse 350 mm
Max. Verfahrgeschwindigkeit Y-Achse 15.000 mm/min
Max. Verfahrweg Z-Achse 720 mm
Max. Verfahrgeschwindigkeit Z-Achse 15.000 mm/min

Spindelantrieb

Max. Spindelleistung 26 kW
Max. Drehzahl 10.500 /min
Max. Schleifscheibendurchmesser 254 mm

Schwenkachsen

Schwenkbereich A-Achse ∞ °
Schwenkbereich C-Achse 400 °

Werkstückdaten

Werkstücklänge 0 - 520 mm
Werkstückdurchmesser 3 - 315 mm
Max. Werkstückgewicht 50 kg

Linearachsen

Max. Verfahrweg X-Achse 25,591 inch
Max. Verfahrgeschwindigkeit X-Achse 591 inch/min
Max. Verfahrweg Y-Achse 13,780 inch
Max. Verfahrgeschwindigkeit Y-Achse 591 inch/min
Max. Verfahrweg Z-Achse 28,346 inch
Max. Verfahrgeschwindigkeit Z-Achse 591 inch/min

Spindelantrieb

Max. Spindelleistung 35,350 hp
Max. Drehzahl 10.500,000 rpm
Max. Schleifscheibendurchmesser 10,000 inch

Schwenkachsen

Schwenkbereich A-Achse ∞ deg

Werkstückdaten

Werkstücklänge 0 - 20,472 inch
Werkstückdurchmesser 0,118 - 12,402 inch
Max. Werkstückgewicht 110,3 lbs
