Für die Generierung von 3D Punktewolken
HELICHECK 3D
Eckdaten

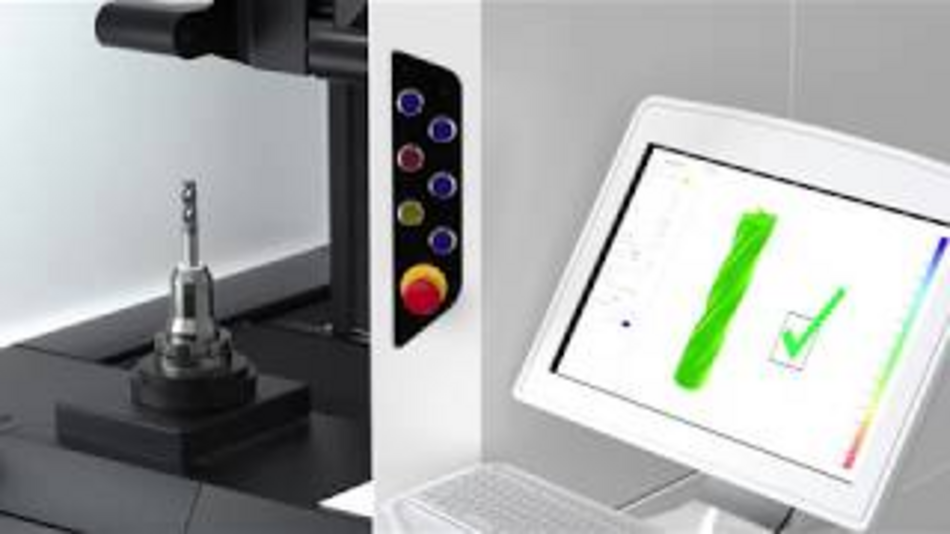

Die Messmaschine HELICHECK 3D generiert 3D Modelle von Werkzeugen und Produktionsteilen. Eine ganz neue Technologie ist das Scannen von Werkzeugen und das Vergleichen des Scans zu einem Sollmodell aus dem CAD/CAM System des Kunden. Es ist die einfachste und schnellste Methode, um ein Werkzeug einzuscannen um das virtuelle Abbild des Werkzeuges zu analysieren oder es mit dem Sollmodel zu vergleichen. Nutzen auch Sie diese neue Technologie der Werkzeugdigitalisierung.

Features

3D Scan

In dem 3D Scan-Verfahren können Werkzeuge und Werkstücke sehr schnell und einfach gescannt werden und dabei in der Gesamtheit ihrer Geometrie erfasst werden.

Weiterlesen

Massive Granitbasis

Eine solide Granitbasis bietet aufgrund ihres Gewichts die Basis für Präzision und Genauigkeit. Diese Granitbasis sorgt für Vibrationsdämpfung und ist thermisch stabil. Das sind die Voraussetzungen für höchste Messgenauigkeit und verlässliche Messergebnisse.

ISO 50 Spindel

Die hochpräzise ISO 50 Spindel mit automatischem Spannmechanismus sorgt für präzise und wiederholgenaue Messungen.

Kugelrollspindel

Hochpräzise Kugelrollspindeln und Linearführungen garantieren herausragende Positioniergenauigkeiten, die als Voraussetzung für präziseste Messergebnisse gelten.

Hardware / Software
  • Modulare Adapterspindel
    Die Schnellwechseladapter können schnell und einfach ohne weitere Einrichtzeit getauscht werden. Die folgenden Schnellwechseladapter stehen zur Verfügung: ISO/HSK/Capto/VDI.

  • Spitzenhalterung
    Bei Werkzeugen, die aufgrund technischer Anforderungen zwischen Spitzen gefertigt werden müssen, muss die hohe Rundlaufpräzision auch während dem Messprozess erfüllt werden. Für diese Anwendung bietet WALTER eine präzise Spitzenhalterung.
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 270 mm
Max. Verfahrweg Y-Achse 455 mm
Max. Verfahrweg Z-Achse 325 mm

Schwenkachsen

Schwenkbereich B-Achse 120 °

Werkstückdaten

Werkstücklänge 0 - 420 mm
Werkstückdurchmesser 3 - 80 mm
Max. Werkstückgewicht 25 kg

Linearachsen

Max. Verfahrweg X-Achse 10,630 inch
Max. Verfahrweg Y-Achse 17,913 inch
Max. Verfahrweg Z-Achse 12,795 inch

Schwenkachsen

Schwenkbereich B-Achse 120 deg

Werkstückdaten

Werkstückdurchmesser 3,000 - 16,535 inch
Max. Werkstückgewicht 55,1 lbs
Spitzenweite 3,150 inch
Downloads
pdf, 4 MB
Broschüre
Hier finden Sie alles Wissenswerte über die Messmaschine HELICHECK 3D.
Download
pdf, 4 MB
Broschüre
Erfahren Sie alles über die Software auf unseren Messmaschinen.
Download
pdf, 2 MB
Broschüre
Lesen Sie hier mehr über das neue Software Update "Metrology Center".
Download
pdf, 978 KB
Broschüre
HELICHECK MIT ROBOTLADER
Download
Videos
